Гибкость и высокая производительность

Шасси коммутатора PLANET CS-6303R специально разработано для крупных сетей, таких как предприятия, кампусы, сообщества, интернет-провайдеры и сети центров обработки данных, где требуются гибкая конфигурация, большая емкость, высокая плотность, высокая надежность и расширенное управление трафиком.

CS-6303R — это коммутатор, оснащенный несколькими слотами для модулей и резервируемым питанием. Это обеспечивает большую гибкость портов для сетевого развертывания, включая различные комбинируемые модули управления и коммутации. Например, один модуль управления может работать с двумя модулями коммутаторов, или два модуля управления могут работать вместе, обеспечивая резервируемость системы. Доступные модули для коммутатора-корпуса CS-6303R перечислены ниже:

Позиционируемый как коммутатор уровня ядра, CS-6303R идеально подходит для сетей большого размера и городских IP-сетей, предоставляя передовые интеллектуальные и безопасные функции, а также обеспечивая высокую производительность и гибкость.

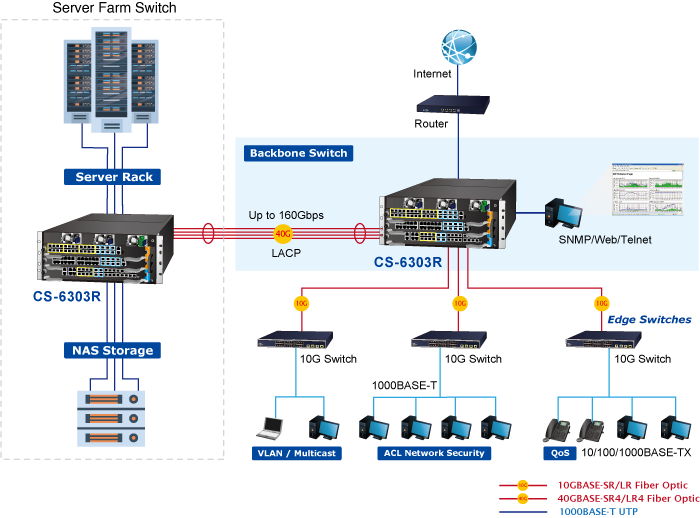

Масштабирумость и 10/40-гигабитная производительность

Шасси коммутатора CS-6303R обеспечивает подключение обычного, 10-гигабитного и 40-гигабитного Ethernet на гибкой и отказоустойчивой модульной платформе. Благодаря высокой коммутационной емкости он поддерживает пересылку L2/L3 на скорости канала и высокую производительность маршрутизации для протоколов IPv4 и IPv6. Масштабируемая и гибкая модульная архитектура поддерживает производительность пересылки до 1,47 Тбит/с в одной системе. Они идеально подходят для основного уровня кампусов, корпоративных сетей и уровня агрегации городских сетей IP и глобальных сетей.

Множество многоуровневых сетевых протоколов

CS-6303R оснащен с функцией управления уровня L3 с комплексными протоколами и приложениями для облегчения быстрого развертывания и управления услугами как для традиционных сетей L2, так и для сетей L3. Он поддерживает расширенные протоколы маршрутизации, включая RIP, RIPng, OSPFv2 и OSPFv3.

Сильный Multicast

CS-6303R поддерживает множество функций многоадресной рассылки. На уровне 2 он поддерживает отслеживание IPv4 IGMPv1/v2/v3 и отслеживание IPv6 MLD v1. Благодаря регистрации многоадресной VLAN (MVR), управлению приемником/отправителем многоадресной рассылки и функциям обнаружения нелегального источника многоадресной рассылки, серия SGS-6310 отлично подходит для любой надежной сети.

Полная поддержка IPv6

CS-6303R поддерживает технологии IPv4-to-IPv6, включая ручной/автоматический туннель IPv4, туннель IPv6-to-IPv4 и туннель внутрисайтового протокола автоматической туннельной адресации (ISATAP). Он всесторонне поддерживает обнаружение соседей IPv6, DHCPv6, обнаружение MTU пути, Telnet на основе IPv6, SSH и ACL, удовлетворяя потребности в управлении сетевыми устройствами IPv6 и управлении услугами.

Высокая надежность

Ключевые компоненты CS-6303R, такие как модуль управления, система питания и система вентиляторов, поддерживают конструкцию с резервированием. Все системные модули поддерживают горячую замену и бесшовное переключение без ручного вмешательства.

Он поддерживает обновление программного обеспечения без отключения (ISSU) и плавный перезапуск (GR) для протокола маршрутизации OSPF/BGP, гарантируя бесперебойную пересылку пользовательских данных при обновлении системы. Он поддерживает обнаружение двунаправленной пересылки (BFD), которое реализует обнаружение неисправностей и восстановление обслуживания за считанные секунды посредством связи с протоколом уровня 2 или уровня 3.

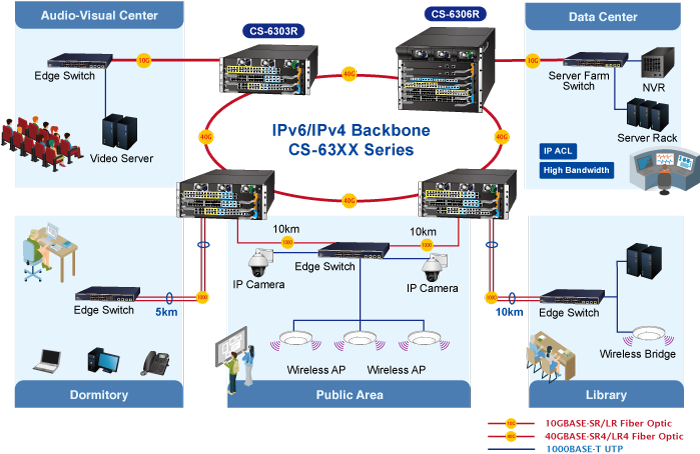

Redundant Ring, быстрое восстановление для критически важных сетевых приложений

CS-6303R поддерживает механизм резервирования и обладает мощной, быстрой способностью к самовосстановлению для предотвращения прерываний и внешних вторжений. Он поддерживает протокол Layer 3 Virtual Router Redundancy Protocol (VRRP) и технологию Layer 2 Spanning Tree Protocol IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) в клиентской сети для повышения надежности и времени безотказной работы системы. В простой кольцевой сети время восстановления может быть менее 50 мс, что позволяет быстро вернуть сеть в нормальный режим работы.

Централизованное управление стекированием оборудования

CS-6303R можно использовать для создания виртуального объекта, предоставляя предприятиям, поставщикам услуг и телекоммуникационным компаниям гибкий контроль над плотностью портов, восходящими каналами и производительностью стека коммутаторов. Шасси коммутатора можно подключить в кольцо для резервирования, что гарантирует целостность данных даже в случае отказа одного коммутатора в стеке. Вы даже можете производить горячую замену коммутаторов без нарушения работы сети, что значительно упрощает процесс модернизации локальной сети для удовлетворения растущих требований к пропускной способности.

Мощная безопасность уровней L2 и L4

CS-6303R поддерживает список контроля доступа (ACL) от уровня 2 до уровня 4 для обеспечения безопасности на границе. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе исходного и конечного IP-адреса, портов TCP/UDP или определенных типичных сетевых приложений. Их механизм защиты также включает в себя аутентификацию пользователей и устройств на основе портов 802.1x и MAC-адресов. Функция частной VLAN предотвращает связь между портами на границе, обеспечивая конфиденциальность пользователя.Advanced IP Network Protection

CS-6303R также обеспечивает функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атак IP snooping и отбрасывания ARP-пакетов с недействительными MAC-адресами. Теперь сетевые администраторы могут создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.

Улучшенное качество обслуживания

CS-6303R полностью поддерживает модуль DiffServ, позволяя пользователям указывать полосу пропускания очереди на каждом порту. Также предусмотрено планирование WRR, SP и SWRR. Коммутатор шасси поддерживает безопасность портов для включения доверенных CoS, DSCP, приоритета IP и приоритета порта. Пользователи могут изменять значения DSCP и CoS пакетов, чтобы трафик можно было классифицировать по порту, VLAN, DSCP, приоритету IP и таблице ACL. Пользователи также могут изменять значения DSCP и приоритета IP пакетов для выделения различных полос пропускания для голоса, данных и видео, настраивая различные уровни качества обслуживания.

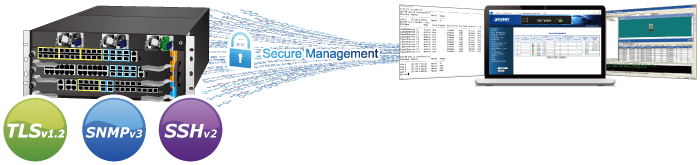

Эффективное безопасное управление

Для эффективного управления CS-6303R оснащен консольным, веб- и SNMP-интерфейсами управления.

• Благодаря встроенному веб-интерфейсу управления CS-6303R предлагает простые в использовании, независимые от платформы средства управления и настройки.
• Для текстового управления к нему можно получить доступ через Telnet и консольный порт. Чтобы сократить время обучения продукту, коммутатор шасси предлагает Cisco-подобные команды через Telnet или консольный порт, и клиенту не нужно изучать новые команды с этих коммутаторов.
• Для стандартного программного обеспечения для мониторинга и управления предлагается соединение SNMPv3, которое шифрует содержимое пакетов в каждом сеансе для безопасного удаленного управления.

Более того, CS-6303R обеспечивает безопасное удаленное управление, поддерживая соединения SSHv2, TLSv1.2 и SSLv3, которые шифруют содержимое пакетов в каждом сеансе.

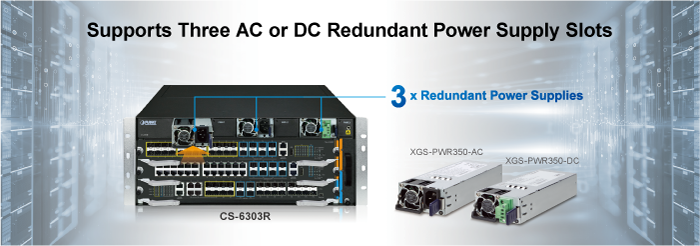

Съемные источники питания для повышения гибкости

CS-6303R оснащен одним извлекаемым источником питания переменного тока напряжением 100–240 В, поэтому пользователи могут легко заменить источник питания. Кроме того, CS-6303R резервирует еще один слот для резервного питания на задней панели, и пользователи могут добавить второй источник переменного или постоянного тока к резервному источнику питания. Питание переменного или постоянного тока не является обязательным. Система резервного электропитания специально разработана для удовлетворения потребностей высокотехнологичных объектов, требующих высокой надежности электропитания.

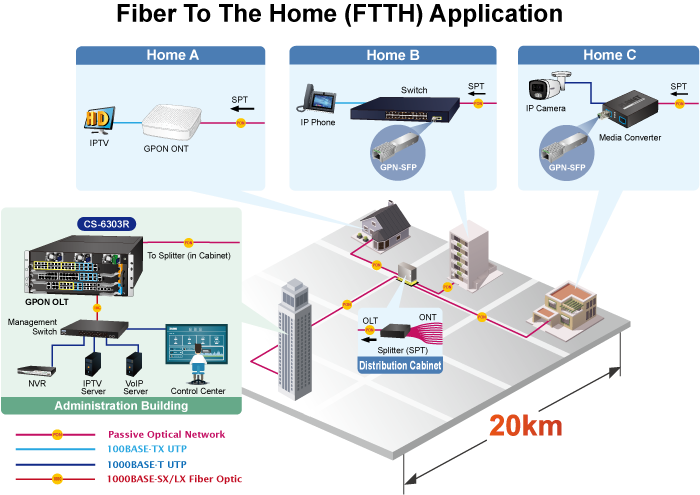

Масштабируемый высокопроизводительный GPON для приложений FTTx

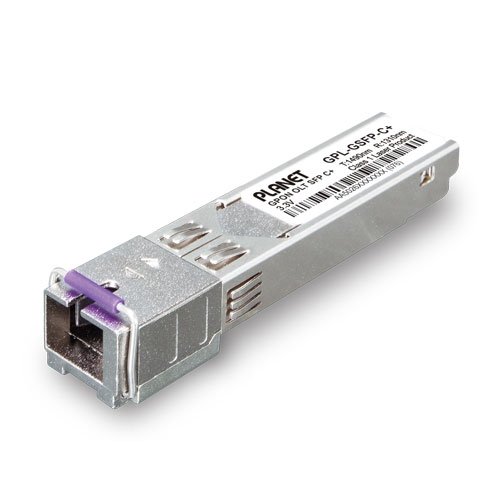

Модуль оптического линейного терминала (OLT) GPON PLANET CS6-16PON4C4S4X состоит из 16 портов GPON, четырех комбинированных портов Gigabit TP/SFP, четырех портов Gigabit SFP, четырех портов 10G SFP+ и одного порта управления. Он соответствует ITU-T G.984/G.988 и отвечает техническим требованиям для OLT GPON в сетевом доступе. Легко установить и поддерживать развертывание GPON с использованием до 1024 устройств ONU и HGU, предоставляя высокоэффективные решения GPON и удобное управление для волоконно-оптических широкополосных сетей. Он обеспечивает высокую пропускную способность до 2,5 Гбит/с в нисходящем направлении и 1,25 Гбит/с в восходящем направлении, покрытие на большие расстояния до 20 км между узлами оборудования и гибкость для развертывания сети. Это экономически эффективная технология доступа, которая обеспечивает надежную и масштабируемую сеть для приложений Triple Play, таких как HDTV, IPTV, передача голоса по IP (VoIP) и мультимедиа.
